CPS-polyamide with glass fiber reinforced, UL94-HB
Low Noise
46dB (DIN EN 61672-1)
Applications
Gantry robot, Machining center, Textile machine. Welding machine, Feeder unite, Assembly loader Wood work machine, Fabric machine.
Speed
10m/sec
Temperature
-30℃ ~ +130℃
Vertical installation Lengths
Curve above = max. 6.0m Curve below = max. 100m Side Mounted, Unsupported = max. 2.5m
Load diagrams self-supporting lenght
Calculation of the chain length
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
Type CPS077N
Pitch P : 77 mm
Height B : 70 mm
Height H : 2R + B
Hs ≥ H + 40 mm
Hs1 ≤ -40 mm
Bending radius R
100
120
140
200
250
300
Lp
625
685
750
940
1,095
1,250
Lf
287
303
327
382
438
487
H
271
311
351
471
571
671

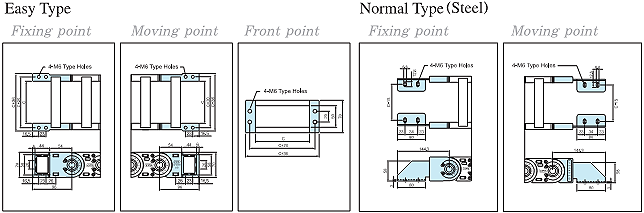

Bracket Type

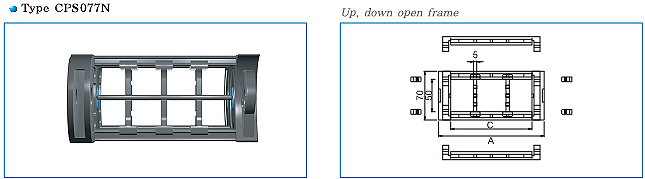

Chain cross section
Chain Radius, weight
TYPE CPS 077N
Chain Type
A
C
Weight kg/m
R
CPS 077N.050
80
50
2.28
100
120
140
200
250
300
CPS 077N.075
105
75
2.34
CPS 077N.100
130
100
2.47
CPS 077N.125
155
125
2.62
CPS 077N.150
180
150
2.72
CPS 077N.175
205
175
2.81
CPS 077N.200
230
200
2.95
CPS 077N.250
280
250
3.14
CPS 077N.300
330
300
3.40
CPS 077N.350
380
350
3.56
CPS 077N.400
430
400
3.72
End Bracket

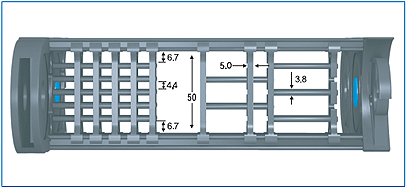

Interior Section
[TIP]
체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 6단으로 세퍼레이터로 나눌수 있다.

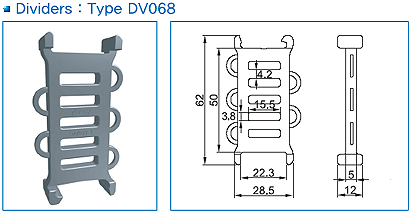

Dividers
체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다.
또한 디바이더 측면의 돌기를 제거함으로써 체인이 조립된 상태에서도 세퍼레이터를 쉽게 삽입 할수가 있다.

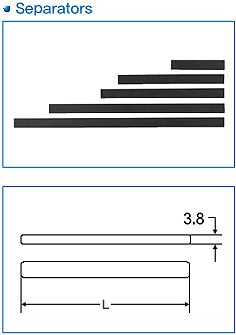

Separators
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다.
Type
Length (L) / mm
S-SP/S.050
50
S-SP/S.075
75
S-SP/S.100
100
S-SP/S.125
125
S-SP/S.150
150
S-SP/S.175
175
S-SP/S.200
200
S-SP/S.250
250
S-SP/S.300
300
S-SP/S.350
350
S-SP/S.400
400

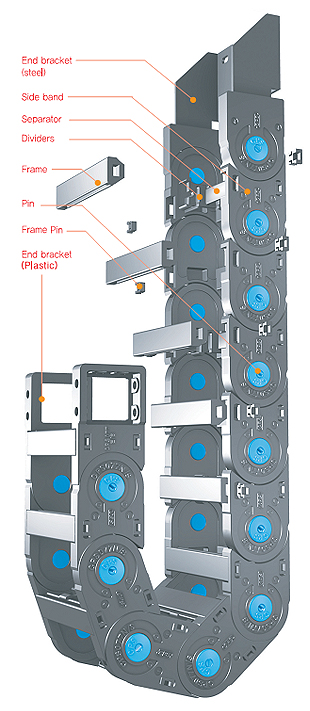

Assembly Guide of CPS Cablechain
바디를 원하는 길이만큼 서로 연결한다.
연결된 바디에 링크핀을 연결한다.
서로 연결된 바디에 후레임을 아래쪽부터 결합한다.
디바이더에 그림처럼 세퍼레이터를 원하는 수량만큼 결합한다.
세퍼레이터가 삽입된 디바이더를 그림처럼 2링크당 1개씩 하단후레임에 고정시킨다.
후레임을 사이드밴드와 디바이더 홈에 정확히 결합한다.
결합된 후레임과 사이드밴드의 측면을 후레임 고정핀으로 고정하여 완성한다.

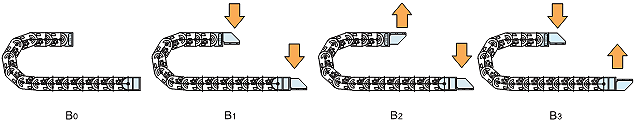

* 위의 조립방식은 SYSTEM Type(068N,077N, 095N, 120N)에 한하며 브라켓은 취부방향에 따라 B0, B1, B2, B3 로 구분되므 로 부착전 확인해야 하며 B0 를 제외한 브라켓은 스틸브라켓이다.
또한 조립시 반드시 고무망치를 사용해야 하며 핀의 제거시 일자형 드라이버를 사용하면 쉽게 핀을 제거할 수 있다.
