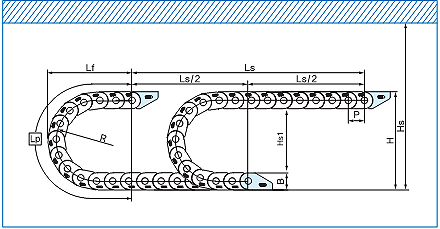

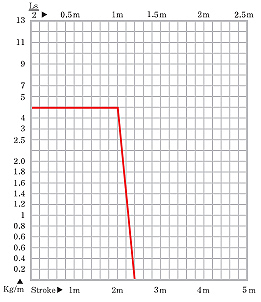

 Lay out of the CPS cable chain |
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space |
 |
| |
|
| |
(dimensions in mm) |
 Type CPS050 |
| Pitch P : 50 mm |
| Height B : 52 mm |
| Height H : 2R + B |
| Hs ≥ H + 35 mm |
| Hs1 ≤ -35 mm |
|
| Bending radius R |
100 |
125 |
150 |
200 |
| Lp |
514 |
593 |
671 |
828 |
| Lf |
225 |
250 |
275 |
325 |
| H |
253 |
303 |
353 |
453 | | |
| Bracket Type |
 |

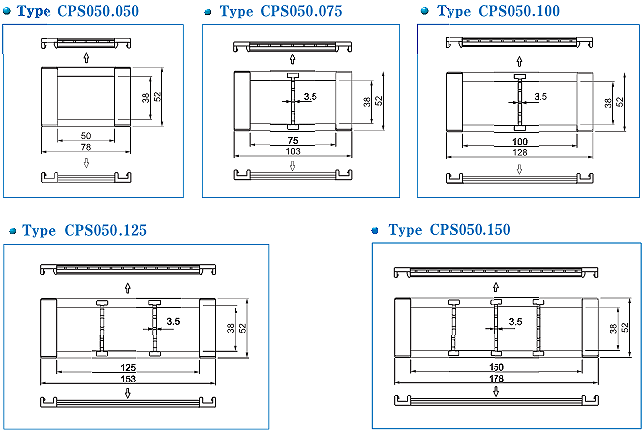

| Chain cross section |
 |
| Chain Radius, weight |
| Chain Type |
Bending Radius(R) |
Weight in kg/m |
| CPS 050.050 |
100
125
150
200 |
1.98 |
| CPS 050.075 |
2.22 |
| CPS 050.100 |
2.44 |
| CPS 050.125 |
2.59 |
| CPS 050.150 |
2.93 | |

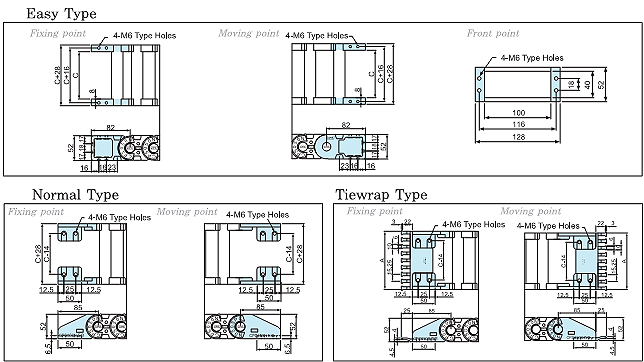

| End Bracket |
| Chain Type |
Easy Type |
Normal Type |
Tiewrap Type |
| CPS 050.050 |
|
|
|
| CPS 050.075 |
|
|
|
| CPS 050.100 |
|
|
|
| CPS 050.125 |
|
|
|
| CPS 050.150 |
|
|
|
|

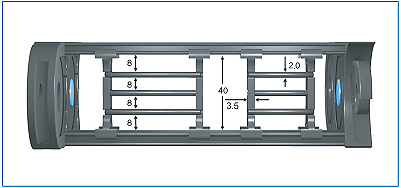

| Interior Section |
 |
[TIP]
체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다. |
| |
|
 |

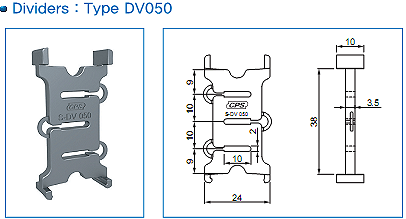

[TIP]
체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다. |
 |

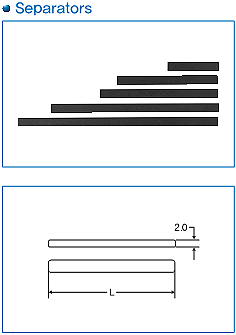

| Type |
Length (L) / mm |
| S-SP/M.050 |
50 |
| S-SP/M.075 |
75 |
| S-SP/M.100 |
100 |
| S-SP/M.125 |
125 |
| S-SP/M.150 |
150 |
[TIP]
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하기에 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다. | | |
|
|
|

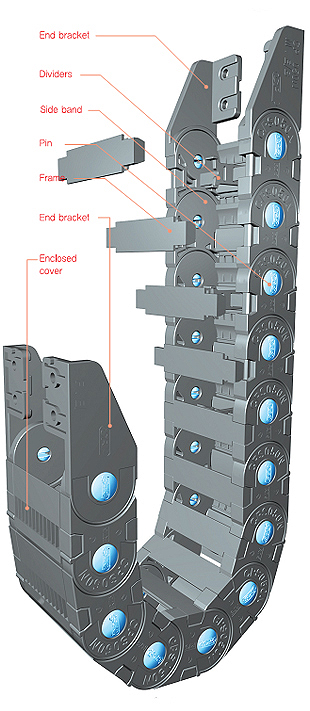

제품소개
CPS050
