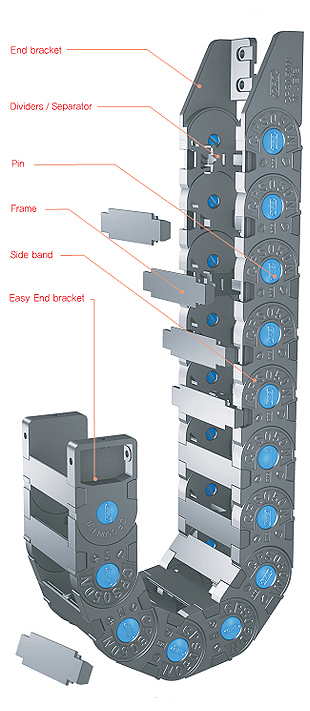

 CPS050N |
 Chain material | CPS-polyamide with glass
fiber reinforced, UL94-HB | | Low Noise | 40dB (DIN EN 61672-1) | | Applications | Gantry robot, Machining center, Textile machine. Welding machine,
Feeder unite, Assembly loader
Wood work machine, Fabric machine. | | Speed | 10m/sec | | Temperature | -30℃ ~ +130℃ |
| Vertical installation Lengths | Curve above = max. 3.0m
Curve below = max. 50m
Side Mounted, Unsupported = max. 1.0m |
| Load diagrams self-supporting lenght |  |
| Calculation of the chain length |  |
|
|
|
|

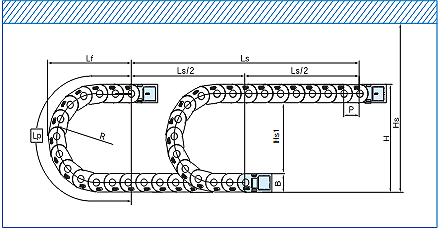

 Lay out of the CPS cable chain |
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space |
 |
| |
|
| |
(dimensions in mm) |
| Type CPS050N |
| Pitch P : 50 mm |
| Height B : 52 mm |
| Height H : 2R + B |
| Hs ≥ H + 35 mm |
| Hs1 ≤ -35 mm |
|
| Bending radius R |
75 |
100 |
125 |
150 |
200 |
| Lp |
436 |
514 |
593 |
671 |
828 |
| Lf |
200 |
226 |
252 |
276 |
327 |
| H |
203 |
253 |
303 |
353 |
453 | | |

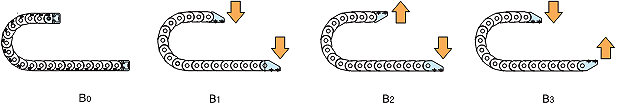

| Bracket Type |
 |

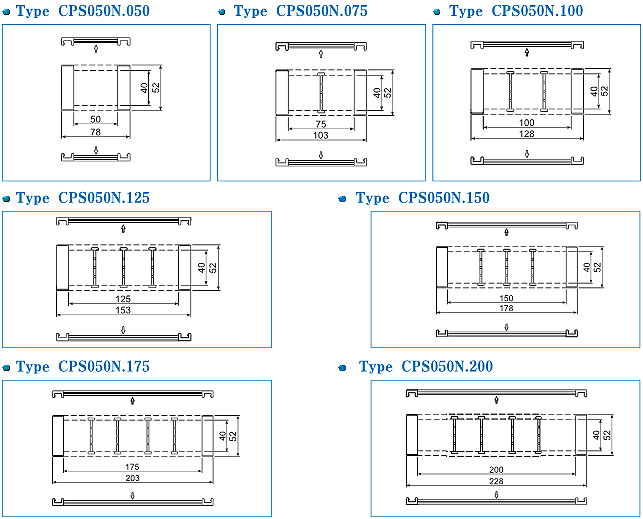

| Chain cross section |
 |
| Chain Radius, weight |
| Chain Type |
Bending Radius(R) |
Weight in kg/m |
| CPS 050N.050 |
75
100
125
150
200 |
1.89 |
| CPS 050N.075 |
1.98 |
| CPS 050N.100 |
2.10 |
| CPS 050N.125 |
2.28 |
| CPS 050N.150 |
2.36 |
| CPS 050N.175 |
2.50 |
| CPS 050N.200 |
2.58 | |

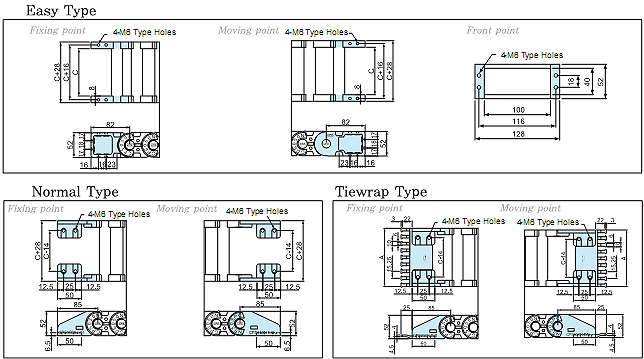

| End Bracket |
| Chain Type |
Easy Type |
Normal Type |
Tiewrap Type |
| CPS 050N.050 |
|
|
|
| CPS 050N.075 |
|
|
|
| CPS 050N.100 |
|
|
|
| CPS 050N.125 |
|
|
|
| CPS 050N.150 |
|
|
|
| CPS 050N.175 |
|
|
|
| CPS 050N.200 |
|
|
|
|

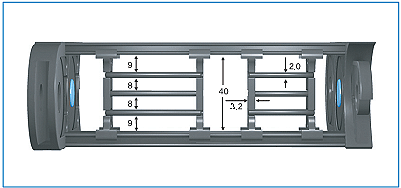

| Interior Section |
 |
[TIP]
체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다. |
| |
|
 |
[TIP]
체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다. |
 |
| Type |
Length (L) / mm |
| S-SP/M.050 |
50 |
| S-SP/M.075 |
75 |
| S-SP/M.100 |
100 |
| S-SP/M.125 |
125 |
| S-SP/M.150 |
150 |
| S-SP/M.175 |
175 |
| S-SP/M.200 |
200 |

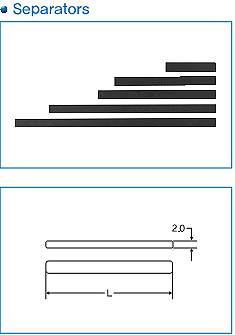

[TIP]
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하기에 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다. | |

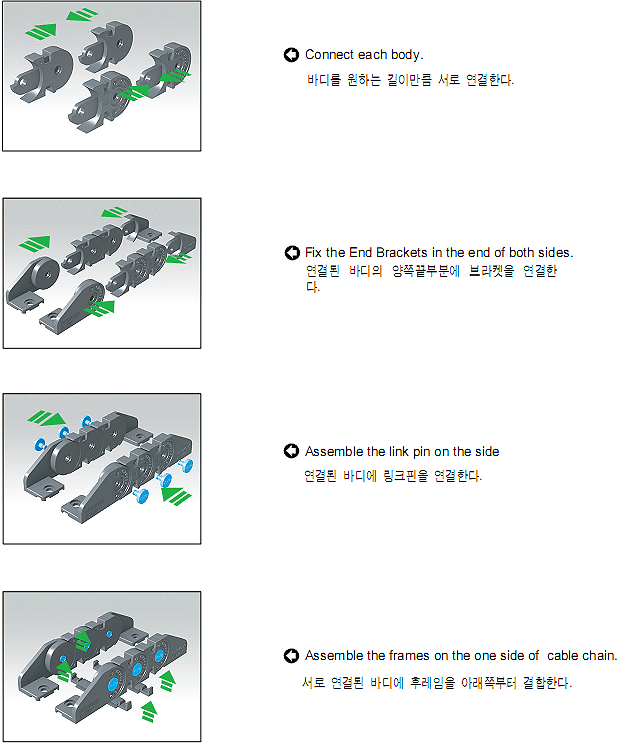

| Assembly Guide of CPS Cablechain |
 | |
|
|
|
