 CPS036 |
 Chain material |
CPS-polyamide with glass fiber reinforced, UL94-HB |
| Low Noise |
43dB (DIN EN 61672-1) |
| Applications |
Gantry robot, Machining center, Textile machine, Welding machine,
Feeder unit, Assembly loader Wood work machine, Fabric machine. |
| Speed |
10m/sec |
| Temperature |
-30℃ ~ +130℃ |

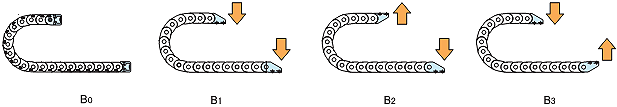

| Vertical installation Lengths |
Curve above = max. 2.0m
Curve below = max. 40m
Side Mounted, Unsupported = max. 1.0m |
| Load diagrams self-supporting lenght |
 |
| Calculation of the chain length |
 |
|
|
|
|

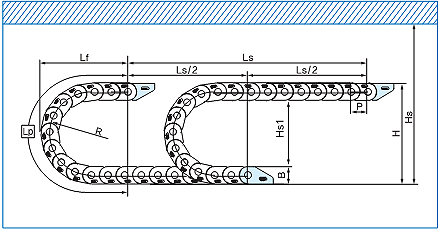

 Lay out of the CPS cable chain |
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space |
 |
| |
|
| |
(dimensions in mm) |
| Type CPS036 |
| Pitch P : 36 mm |
| Height B : 38 mm |
| Height H : 2R + B |
| Hs ≥ H + 30 mm |
| Hs1 ≤ -30 mm |
|
| Bending radius R |
70 |
90 |
120 |
150 |
| Lp |
360 |
420 |
520 |
615 |
| Lf |
160 |
180 |
210 |
240 |
| H |
178 |
218 |
278 |
338 | | |

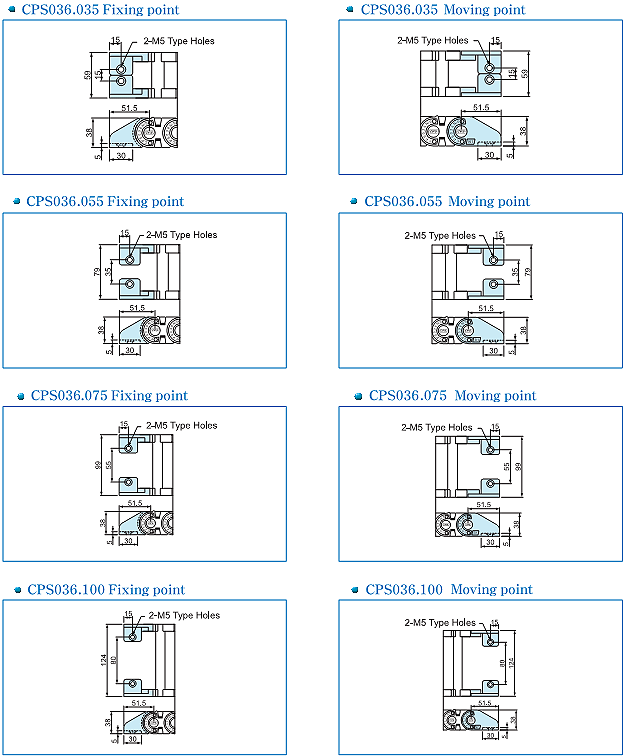

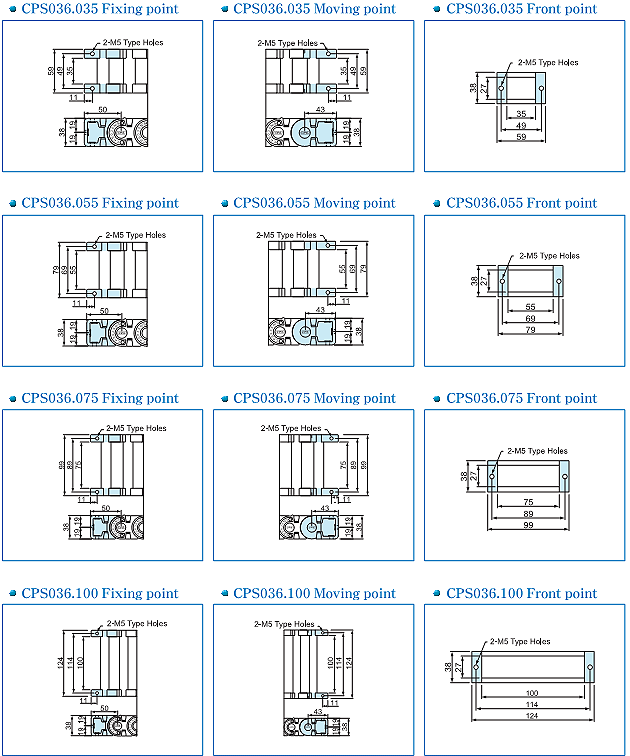

| Bracket Type |
 |

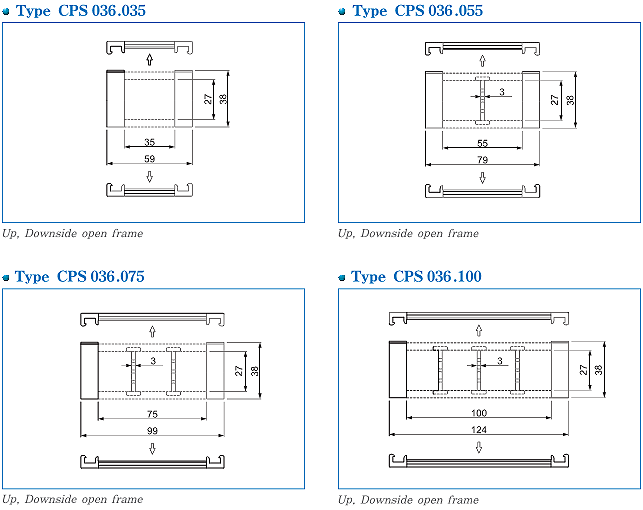

| Chain cross section |
 |
| Chain Radius, weight |
| Chain Type |
Bending Radius(R) |
Weight in kg/m |
| CPS 036.035 |
70
90
120
150 |
1.21 |
| CPS 036.055 |
1.29 |
| CPS 036.075 |
1.39 |
| CPS 036.100 |
1.50 | |
| End Bracket - Easy Type |
 |
| End Bracket - Normal Type |
 |
| End Bracket - Tiewrap Type |
 |

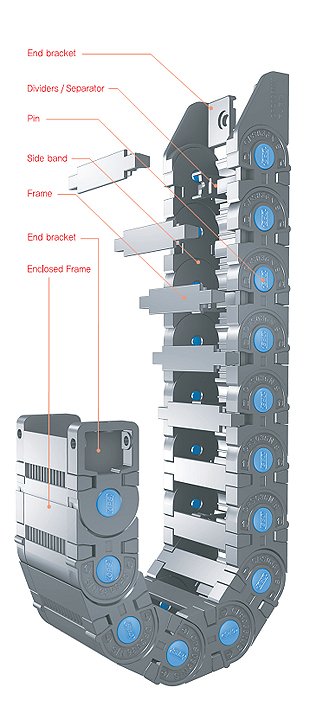

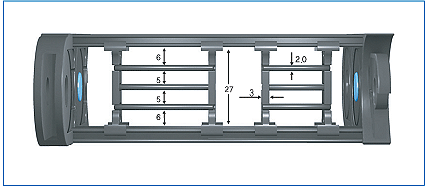

| Interior Section |
 |
[TIP]
체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다. |
| |
|
 |

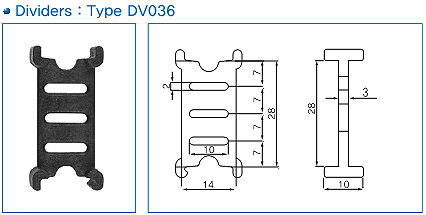

[TIP]
체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다. |
 |
| Type |
Length (L) / mm |
| S-SP/M.035 |
35 |
| S-SP/M.055 |
55 |
| S-SP/M.075 |
75 |
| S-SP/M.100 |
100 |
| S-SP/M.125 |
125 | |
| |
|
 |
[TIP]
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하기에 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다. |
| |
| | |
|
|
|
