CPS 케이블체인 제품소개 CPS 케이블체인



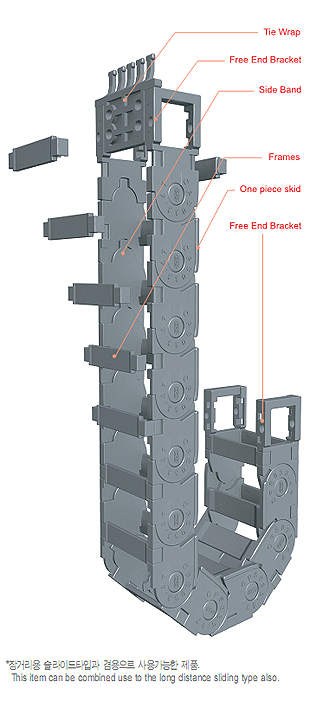

CPS033
Chain materialCPS-polyamide with glass fiber reinforced, UL94-HB
Low Noise40dB (DIN EN 61672-1)
ApplicationsGantry robot, Machining center, Textile machine, Welding machine,
Feeder unit, Assembly loader Wood work machine, Fabric machine.
Speed10m/sec
Temperature-30℃ ~ +130℃
Vertical installation Lengths
Curve above = max. 1.5m
Curve below = max. 10m
Side Mounted, Unsupported = max. 0.6m
Load diagrams self-supporting lenght

Calculation of the chain length

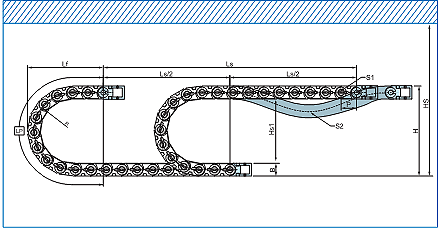

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space

 (dimensions in mm)
Type CPS033
Pitch P : 33 mm
Height B : 31 mm
Height H : 2R + B
Hs ≥ H + 30 mm
Hs1 ≤ -30 mm
Bending radius R 35 45 75 100 120
Lp242274368446509
Lf117127157182202
H101121181231271

Bracket Type

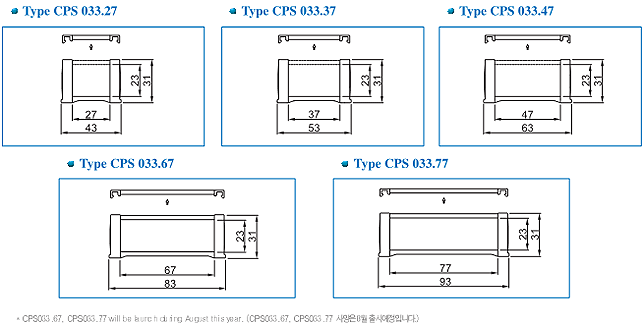

Chain cross section

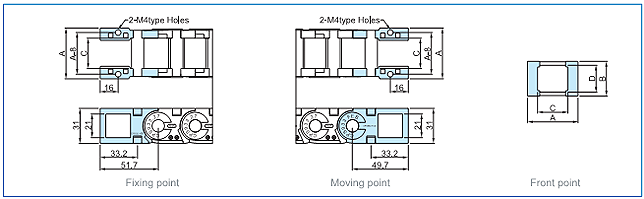

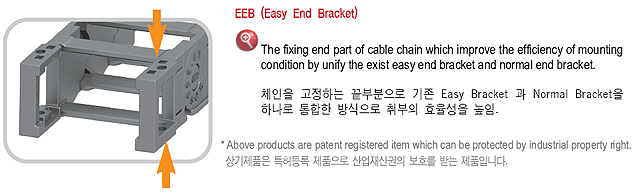

End Bracket - EEB (Easy End Bracket)



Chain Type ABCDHole Type
CPS 033.27 45312724M4 Holes
CPS 033.37 5537
CPS 033.47 6547
CPS 033.67 8567
CPS 033.77 9577

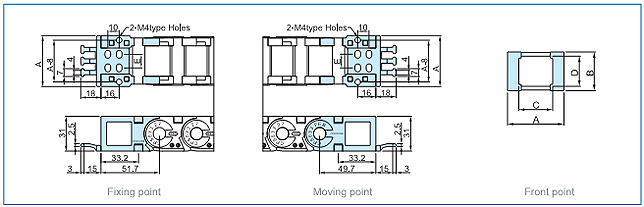

End Bracket - Easy End Bracket (Tie wrap connection)



Chain Type ABCDEHole Type
CPS 033.27 4531272412M4 Holes
CPS 033.37 553722
CPS 033.47 654732
CPS 033.67 856753
CPS 033.77 957763

Tie Wrap

Tiewrap은 케이블체인의 브라켓을 기준으로 설치함으로써 체인의움직임으로 인해 체인내의 케이블이나 호스가 담겨져 단선되는 경우를 방지할 수 있다.

Sabin Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용할 수 있다.


 2737476777
A45.055.065.08595
B27.541.047.967.977.9
C10.28.510.4108.8
D12.022.032.05363
