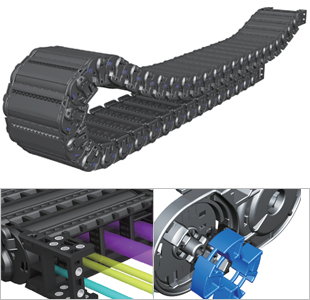

체인을 고정하는 끝부분으로 기존 Easy End Bracket 과 Normal End Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.

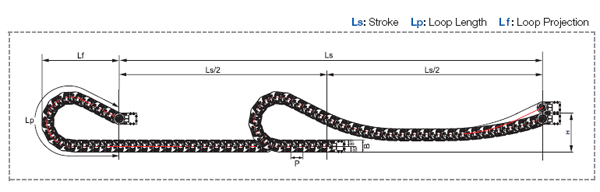

장거리 이동용 st es-Type에 적용되는 Free End Bracket은 곡률반경을 자유롭게 형성 하여 브라켓 부위의 파손을 방지하며 또한 스틸와셔를 결합하여 더욱 견고한 취부가 가능.
- FEB와 결합하는 Side Band에는 BR을 삽입하지 않음.
- M.FEB에는 밀폐형 Frame(FRU/FRD)이 아닌 일반형 Frame이 삽입됨
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

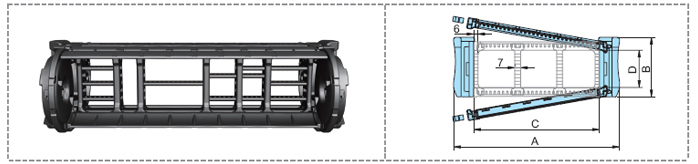

Chain cross section

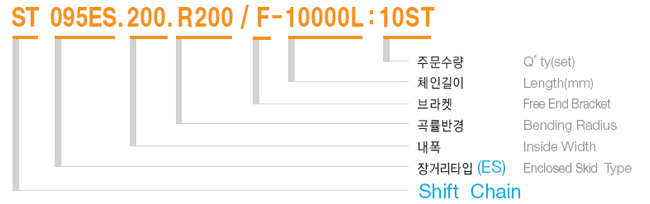

Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
st 095es.100
162
89
100
55
150, 200, 230, 280, 400
-
st 095es.125
187
125
st 095es.150
212
150
st 095es.175
237
175
st 095es.200
262
200

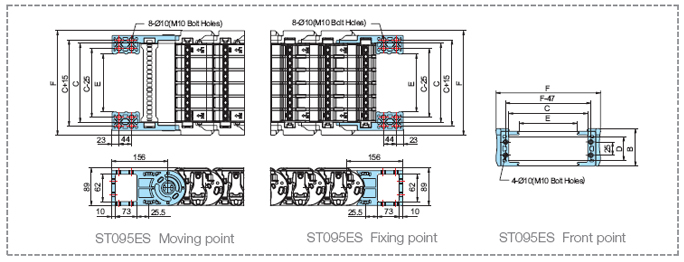

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
st 095es.100
162
89
100
55
49
M10 Bolt Holes
st 095es.125
187
125
74
st 095es.150
212
150
99
st 095es.175
237
175
124
st 095es.200
262
200
149
DIVIDERS & SEPARATORS

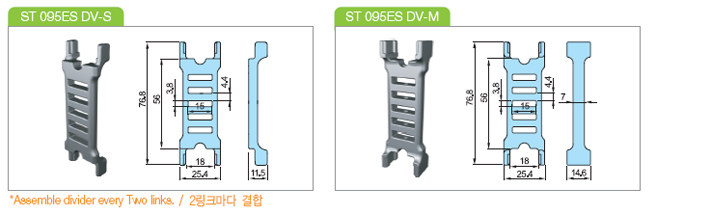

디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.

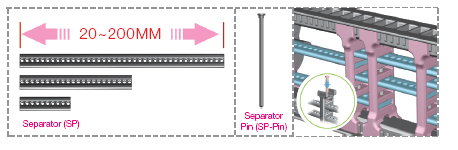

세퍼레이터의 사용길이는 최소 20mm부터 최대 200mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.

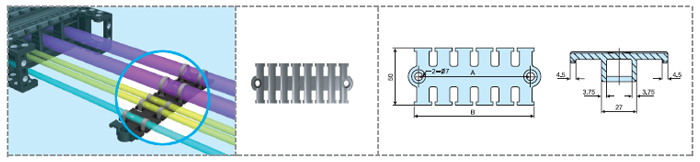

Tie Wrap
Tie wrap은 Shift Chain의 브라켓을 기준으로 바깥으로 설치함으로써 체인의 움직임으로 인 해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역 할을 합니다.
050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
