체인을 고정하는 끝부분으로 st150E사양은 st체인의 다른사양과는 달리 스틸브라켓을 사용하며 브라켓의 설치형태에 따라 B1, B2, B3 등으로 구분설치가능하다.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

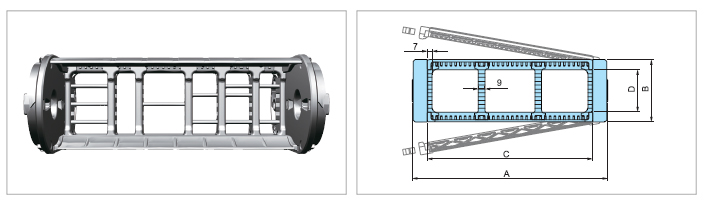

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
st 150E.200
246
141
200
110
305, 405, 505, 605
st 150E.250
296
250
st 150E.300
346
300
st 150E.350
396
350
st 150E.400
446
400

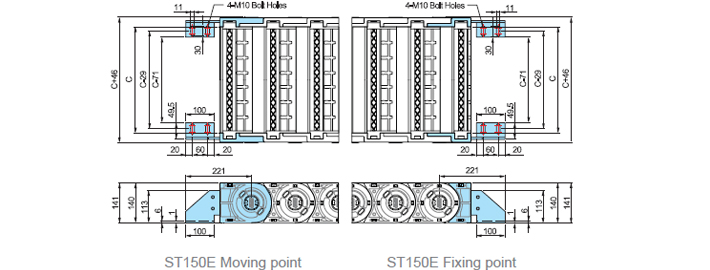

Free End Bracket
Chain Type
B
C
D
Hole Type
st 150E.200
141
200
110
M10 Bolt Holes
st 150E.250
250
st 150E.300
300
st 150E.350
350
st 150E.400
400

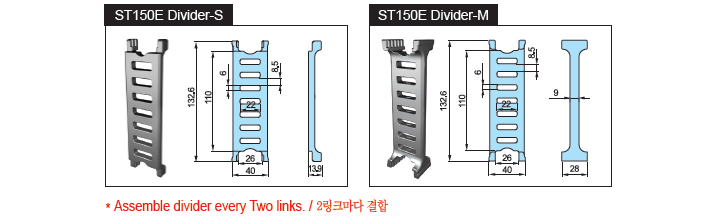

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.
세퍼레이터의 사용길이는 최소 20mm부터 최대 600mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap
Tie wrap은 Shift Chain의 브라켓을 기준으로 바깥으로 설치함으로써 체인의 움직임으로 인 해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역 할을 합니다.
050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
경기도 안양시 동안구 엘에스로 76 디오밸리 123호 / TEL: 031-479-1500 / FAX: 031-479-6935 / 사업자번호: 138-81-72093 / 대표이사: 이태경
[대구지사] 대구광역시 중구 북성로2가 47-2 / TEL: 053-255-6922 / FAX: 053-257-6922
제품소개
st 150E
Chain material

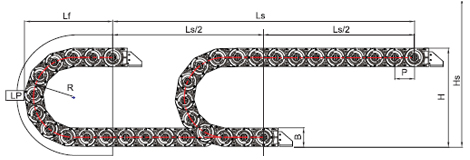

Lay out of the CPS cable chain
