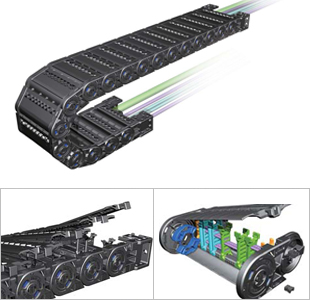

Vertical curve above = max 2.0m
Vertical curve below = max 40m
Side Mounted, Unsupported = max 1.0m
Temperature
-30°C ~ +130°C
Applications
겐츄리로봇, 공작기계, 용접기계, 로봇케리지 등 케이블 체인의 적용 사업장에 사용가능.
Calculation of the chain length

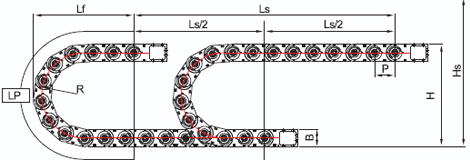

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : Safe Space
(dimensions in mm)
ST055E Type
Pitch P : 55mm
Height B : 52mm
Height H : 2R+52mm
HS≥ H+35mm
Bending
radius R
-
-
100
125
150
200
Lp
-
-
535
613
692
849
Lf
-
-
236
261
286
336
H
-
-
252
302
352
452
Bracket Type
FEB (Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy End Bracket 과 Normal End Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

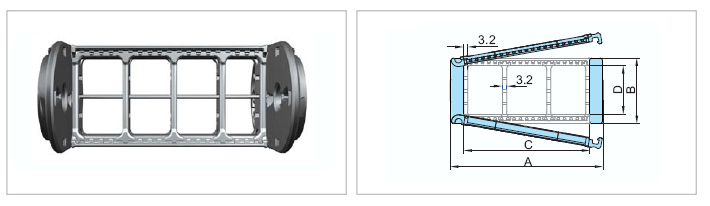

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
ST 055E.050
71
52
50
38.5
100, 125, 150, 200
-
ST 055E.075
96
75
ST 055E.100
121
100
ST 055E.125
146
125
ST 055E.150
171
150
Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
ST 055E.050
79
52
50
38.5
18
M6 Bolt Holes
ST 055E.075
104
75
43
ST 055E.100
129
100
68
ST 055E.125
154
125
93
ST 055E.150
179
150
118

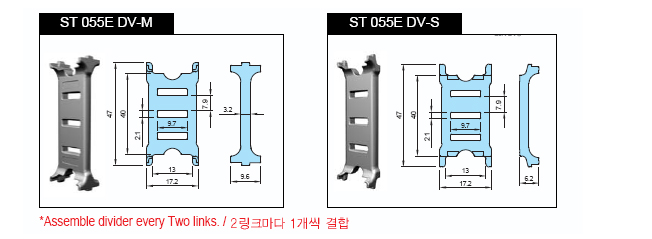

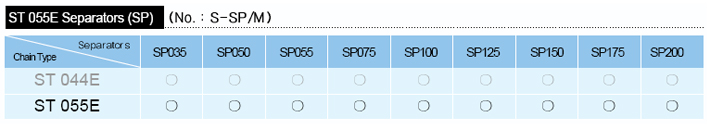

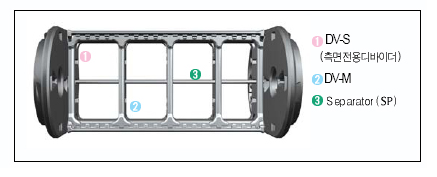

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.

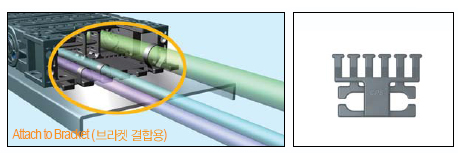

Tie Wrap
Tie wrap은 Shift Chain의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인 해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있다. 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양 으로 구분되어 사용할 수 있다.
