CPS 케이블체인 제품소개 CPS 케이블체인



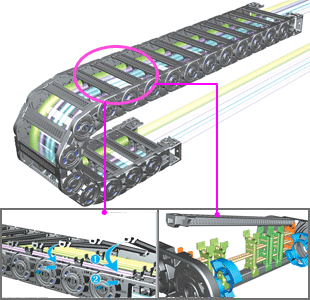

ST072N
Chain material CPS-polyamide with glass fiber reinforced UL94-HB
Low Noise
Low Mote
Speed10m/sec
Temperature-30℃ ~ +130℃
Applications겐츄리로봇, 공작기계, 용접기계, 인쇄기계, 로봇케리지 등 케이블체인의 적용사업장에 사용가능.
Other installation Length
Vertical curve above= max 6.0m
Vertical curve below= max 100m
Side Mounted, Unsupported= max 2.5m
Load diagrams self-supporting lenght

Calculation of the chain length
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
ST 072N Type
Pitch P : 72mm
Height B : 66 mm
Height H : 2R + 66mm
Hs ≥ H + 40 mm
Bending
radius R
72 100 120 145 200 250 300
Lp 514 603 665 743 916 1,074 1,230
Lf 249 277 297 322 377 427 477
H 210 266 306 356 466 566 666

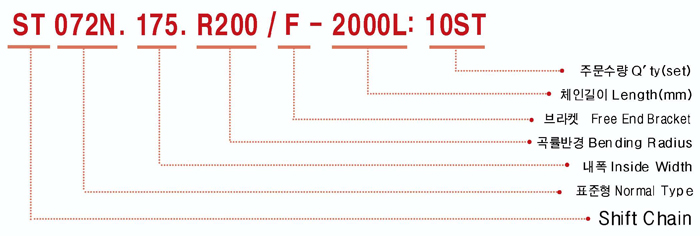

Ordering

Bracket Type

FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

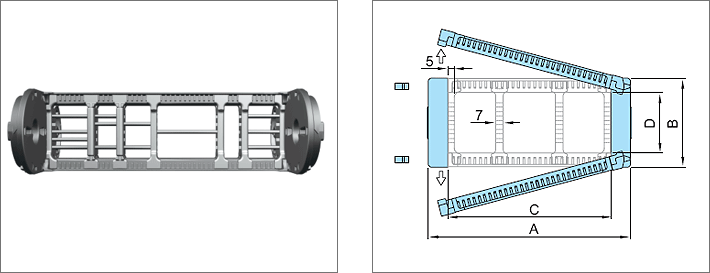

Chain cross section


Chain Type A B C D Bending Radius(R) Weight in kg/m
ST 072N.050 82 66 50 45 72
100
120
145
200
250
300
2.10
ST 072N.075 107 75 2.20
ST 072N.100 132 100 2.30
ST 072N.125 157 125 2.43
ST 072N.150 182 150 2.56
ST 072N.175 207 175 2.66
ST 072N.200 232 200 3.11
ST 072N.250 282 250 3.24
ST 072N.300 332 300 3.60

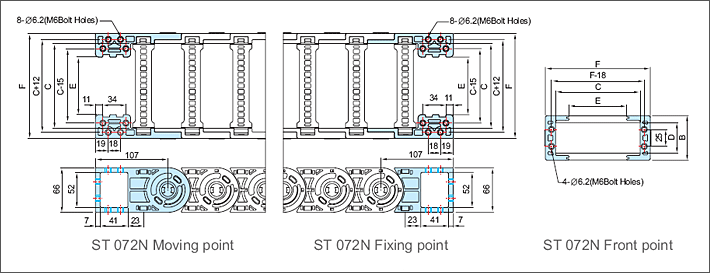

Free End Bracket


Chain Type F B C D E Hole Type
82 66 50 45 10 M6 Bolt Holes
ST 072N.075 107 75 35
ST 072N.100 132 100 60
ST 072N.125 157 125 85
ST 072N.150 182 150 110
ST 072N.175 207 175 135
ST 072N.200 232 200 160
ST 072N.250 282 250 210
ST 072N.300 332 300 260

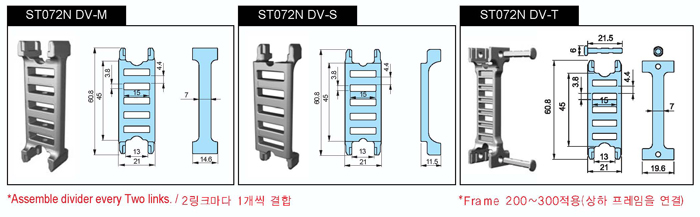

DIVIDERS & SEPARATORS

디바이더(세로 분리대)세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.

세퍼레이터의 사용길이는 최소20mm부터 최대300mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Chain Type SP035 SP050 SP055 SP075 SP100 SP150 SP175 SP200
ST 072N
ST 055N



Tie Wrap

Tie wrap은 Sabin Chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하 는 역할을 합니다.




050 075 100 125 150
A 58 75 98 122 141
B 65 82 105 129 148
