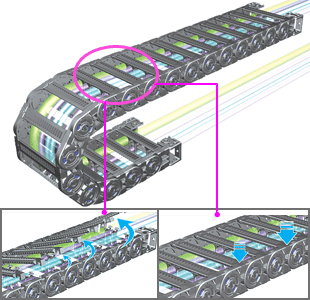

겐츄리로봇, 공작기계, 용접기계, 인쇄기계, 로봇케리지 등 케이블체인의 적용사업장에 사용가능.
Other installation Length
Vertical curve above= max 2.0m
Vertical curve below= max 40m
Side Mounted, Unsupported= max 1.0m
Load diagrams self-supporting lenght
Calculation of the chain length
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
ST 044N Type
Pitch P : 55mm
Height B : 44 mm
Height H : 2R + 46mm
Hs ≥ H + 30 mm
Bending
radius R
50
70
90
120
150
Lp
333
396
459
553
648
Lf
157
177
197
227
257
H
138
178
218
278
338

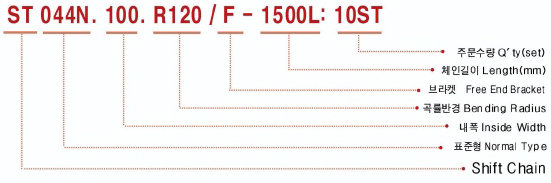

Ordering
Bracket Type
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다
Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
ST 044N.035
55
38
35
26
50
70
90
120
150
0.93
ST 044N.050
70
50
0.97
ST 044N.055
75
55
1.00
ST 044N.075
95
75
1.06
ST 044N.100
120
100
1.17
ST 044N.125
145
125
1.30
ST 044N.150
170
150
1.43
ST 044N.175
175
175
1.78
ST 044N.200
220
200
1.94

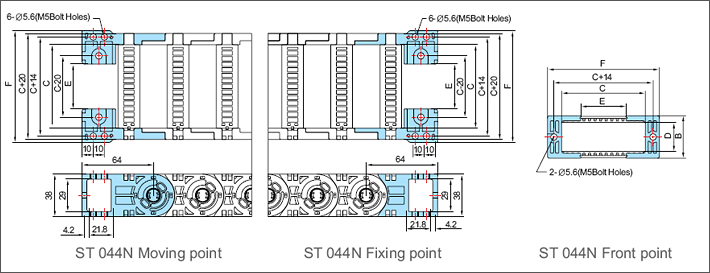

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
ST 044N.035
60.4
38
35
26
0.4
M5 Bolt Holes
ST 044N.050
75.4
50
15.4
ST 044N.055
80.4
55
20.4
ST 044N.075
100.4
75
40.4
ST 044N.100
125.4
100
65.4
ST 044N.125
150.4
125
90.4
ST 044N.150
175.4
150
115.4
ST 044N.175
200.4
175
140.4
ST 044N.200
225.4
200
165.4

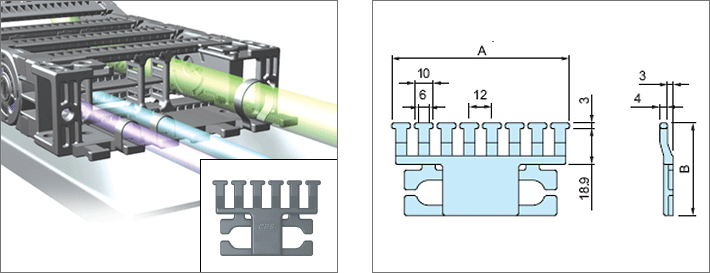

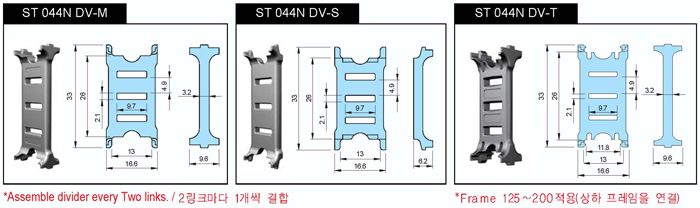

DIVIDERS & SEPARATORS
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.
Chain Type
SP035
SP050
SP055
SP075
SP100
SP150
SP175
SP200
ST 044N
●
●
●
●
●
●
●
●
ST 055N
○
○
○
○
○
○
○
○
Tie Wrap
Tiewrap은 Shift Chain 의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있다.
There are two types in the tie wrap;Attached & Unattached to the bracket.
Shift Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용할 수 있다.
