체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임. 또한 스틸와 셔를 결합하여 더욱 견고한 취부가 가능.
*상기제품은특허등록제품으로산업재산권의보호를받는제품입니다.

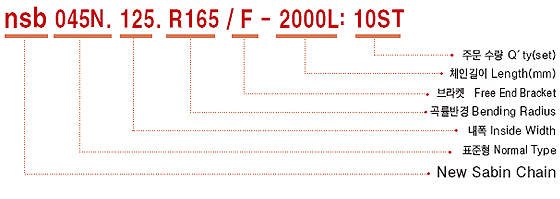

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
nsb045N.050
80
66
50
45
90
110
135
165
185
235
285
1.47
nsb045N.075
105
75
1.54
nsb045N.100
130
100
1.61
nsb045N.125
155
125
1.72
nsb045N.150
180
150
1.83
nsb045N.175
205
175
1.91
nsb045N.200
230
200
2.26
nsb045N.250
280
250
2.54
nsb045N.300
330
300
2.81

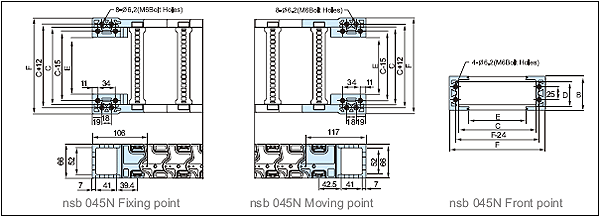

Free End Bracket
Chain Type
F
B
C
D
E
Hold Type
nsb045N.050
86
66
50
45
10
M6 Holes
nsb045N.075
111
75
35
nsb045N.100
136
100
60
nsb045N.125
161
125
85
nsb045N.150
186
150
110
nsb045N.175
211
175
135
nsb045N.200
236
200
160
nsb045N.250
286
250
210
nsb045N.300
336
300
260
DIVIDERS & SEPARATORS

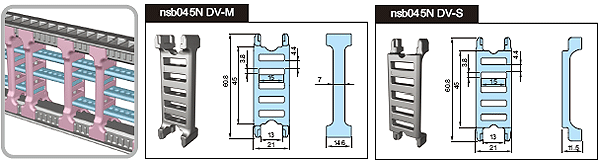

디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한케이블을체인내2단이상입선시반드시세퍼레이터를디바이더에결합하여사용해야케이블의꼬임방지와피복손상을방지할수있습니다.
4링크마다 1개씩 결합.
크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap
Tie wrap은 Sabin chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역할을 합니다.

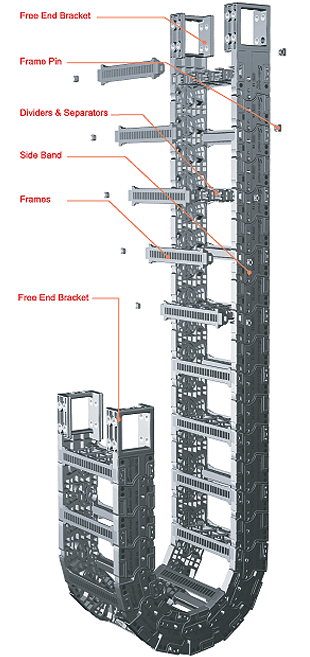

Asseembly Procedure
사이드밴드를 원하는 길이만큼 준비하고 사이드밴드 연결핀을 사이드밴드 연결홈에고정시키며사이드밴드를연결.
사이드밴드양쪽끝부분에브라켓을연결.
하부프레임을사이드밴드에결합.
디바이더를 종류별로 구분하여 미리 절단된 세퍼레이터를 디바이더 홈에
결합시킨후세퍼레이터고정핀을디바이더홈에결합.
세퍼레이터가결합된디바이더를하측프레임에결합.
상측프레임을사이드밴드와디바이더의홈에정확하게결합.
결합된프레임과사이드밴드의측면의홈에프레임핀으로결합
New nsb Chain N-Type조립완료.
