- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
nsb 028N Type
Pitch P : 28mm
Height B : 38 mm
Height H : 2R + 46mm
Hs ≥ H + 30 mm
B1:15mm B2:23mm
Bending
radius R
46
66
86
115
146
Lp
313
376
439
533
627
Lf
153
173
193
223
253
H
138
178
218
278
338

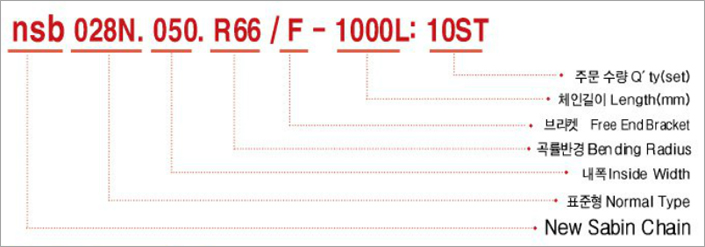

Ordering(주문방법)
Bracket Type
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

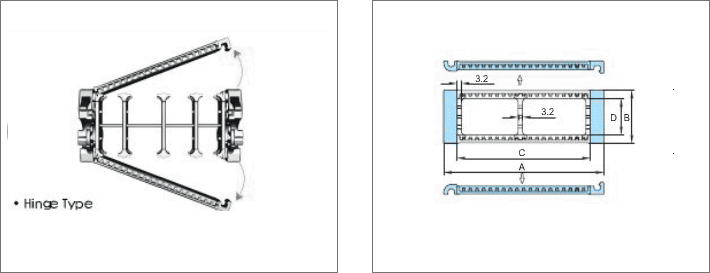

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
nsb 028N.035
55
38
35
26
46, 66, 86, 116, 146
0.79
nsb 028N.050
70
50
0.82
nsb 028N.055
75
55
0.85
nsb 028N.075
95
75
0.90
nsb 028N.100
120
100
0.98
nsb 028N.125
145
125
1.08
nsb 028N.150
170
150
1.18
nsb 028N.175
175
175
1.45
nsb 028N.200
220
200
1.59

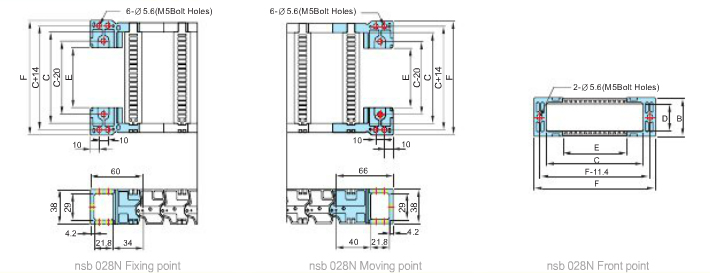

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
nsb 028N.035
60.4
38
35
26
0.4
M5 Bolt Holes
nsb 028N.050
75.4
50
15.4
nsb 028N.055
80.4
55
20.4
nsb 028N.075
100.4
75
40.4
nsb 028N.100
125.4
100
65.4
nsb 028N.125
150.4
125
90.4
nsb 028N.150
175.4
150
115.4
nsb 028N.175
200.4
175
140.4
nsb 028N.200
225.4
200
165.4

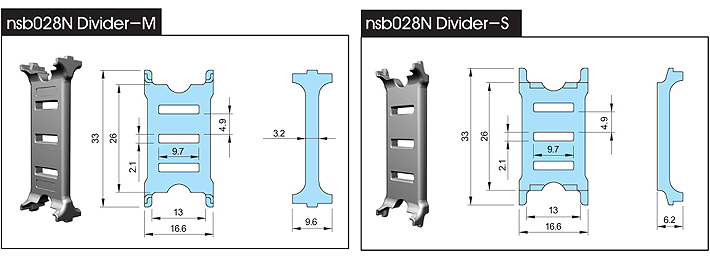

DIVIDERS & SEPARATORS
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.
Chain Type
SP035
SP050
SP055
SP075
SP100
SP150
SP175
SP200
nsb 028N
●
●
●
●
●
●
●
●
nsb 035N
○
○
○
○
○
○
○
○
Tie Wrap
Tiewrap은 Shift Chain 의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있다.
Shift Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양 과 브라켓에 결합해서 사용할 수 있는 사양 으로 구분되어 사용할 수 있다.
035
055
075
100
125
A
46
70
94
118
142
B
35.4
48.9
48.9
48.9
48.9
경기도 안양시 동안구 엘에스로 76 디오밸리 123호 / TEL: 031-479-1500 / FAX: 031-479-6935 / 사업자번호: 138-81-72093 / 대표이사: 이태경
[대구지사] 대구광역시 중구 북성로2가 47-2 / TEL: 053-255-6922 / FAX: 053-257-6922
제품소개
nsb028N
Chain material
Lay out of the CPS cable chain
