체인을 고정하는 끝부분으로 기존 Easy Bracket과 Normal Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임. 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

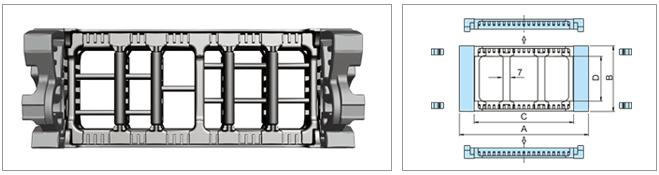

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
nsb075CR.075
115
108
75
78
180
200
250
300
350
400
500
nsb075CR.100
140
100
nsb075CR.125
165
125
nsb075CR.150
190
150
nsb075CR.175
215
175
nsb075CR.200
240
200
nsb075CR.250
290
250
nsb075CR.300
340
300
nsb075CR.350
390
350
nsb075CR.400
440
400
nsb075CR.450
490
450
nsb075CR.500
540
500
nsb075CR.550
590
550
nsb075CR.600
640
600

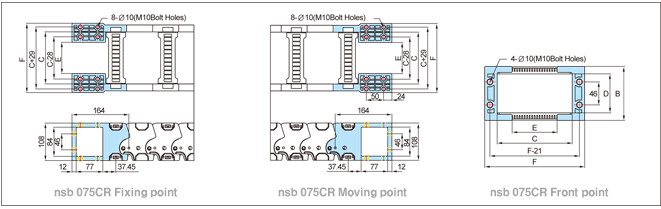

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
nsb075CR.075
125
82
75
56
15
M10 Holes
nsb075CR.100
150
100
40
nsb075CR.125
175
125
65
nsb075CR.150
200
150
90
nsb075CR.175
225
175
115
nsb075CR.200
250
200
140
nsb075CR.250
300
250
190
nsb075CR.300
350
300
240
nsb075CR.350
400
350
290
nsb075CR.400
450
400
340
nsb075CR.450
500
450
390
nsb075CR.500
550
500
440
nsb075CR.550
600
550
490
nsb075CR.600
650
600
540

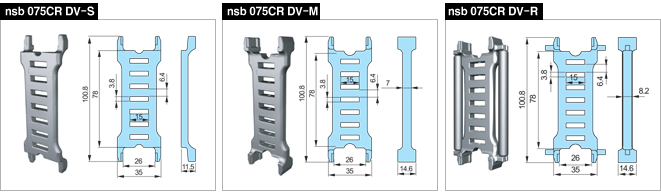

DIVIDER & Separators
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 각각 분리하여 케이블 상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야 한다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블간의 마칠로 인한 피복손상을 방지할 수 있다.
SEPARATORS(SP)
세퍼레이터의 사용길이는 최소20mm부터 최대600mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다.
크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap
Tie wrap은 New Sabin chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역할을 합니다.
New Sabin chain의 Tie wrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용되어집니다.
050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
경기도 안양시 동안구 엘에스로 76 디오밸리 123호 / TEL: 031-479-1500 / FAX: 031-479-6935 / 사업자번호: 138-81-72093 / 대표이사: 이태경
[대구지사] 대구광역시 중구 북성로2가 47-2 / TEL: 053-255-6922 / FAX: 053-257-6922
제품소개
nsb075CR
Chain material

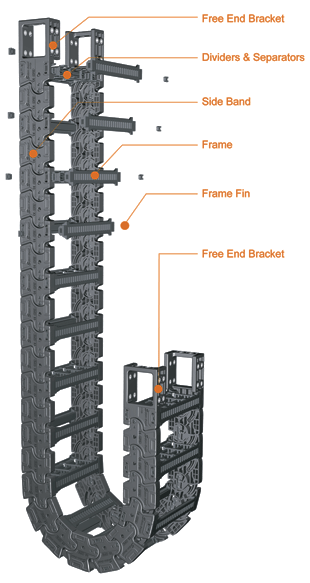

Lay out of the CPS cable chain
