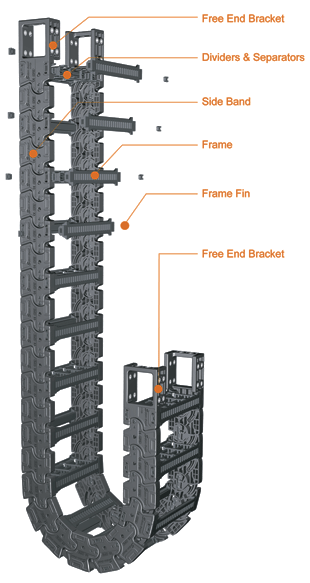

CLASS10이내의 분진규제가 적용되는 반도체 라인, 저소음을 요구하는 산업장, 고속을 요하는 자동화 공작기계및 산업기계 등에 적용
Speed
15m/sec
Temperature
-40℃ ~ +130℃
Vertical installation Lengths
Curve above = max. 6.0m Curve below = max. 100m Side Mounted, Unsupported = max. 2.5m
Load diagrams self-supporting lenght
Calculation of the chain length

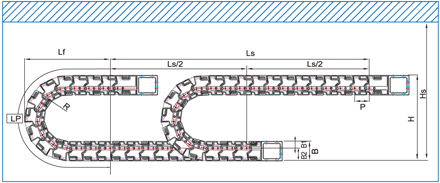

Lay out of the CPS cable chain
Lay out of the chain
Ls: Stroke
Lp: Loop Length
Lf: Loop Projection
Hs: Safe Space
B1: 23.5mm B2: 46.5mm
(dimensions in mm)
nsb045CR Type
Pitch P: 45mm
Height B: 70mm
Height H: 2R+93mm
HS≧ H+40mm
Bending radius R
75
100
120
140
200
250
300
Lp
587
665
728
791
979
1,136
1,293
Lf
279
304
324
344
404
454
504
H
243
293
333
373
493
593
693
Bracket Type
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy Bracket과 Normal Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임. 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

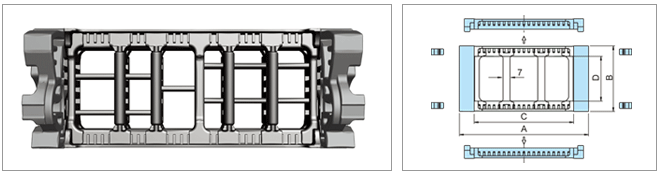

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
nsb045CR.050
80
70
50
49
75
100
120
140
200
250
300
nsb045CR.075
105
75
nsb045CR.100
130
100
nsb045CR.125
155
125
nsb045CR.150
180
150
nsb045CR.175
205
175
nsb045CR.200
230
200
nsb045CR.250
280
250
nsb045CR.300
330
300

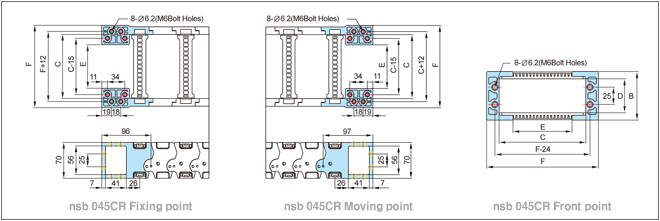

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
nsb045CR.050
86
70
50
49
10
M6 Holes
nsb045CR.075
111
75
35
nsb045CR.100
136
100
60
nsb045CR.125
161
125
85
nsb045CR.150
186
150
110
nsb045CR.175
211
175
135
nsb045CR.200
236
200
160
nsb045CR.250
286
250
210
nsb045CR.300
336
300
260

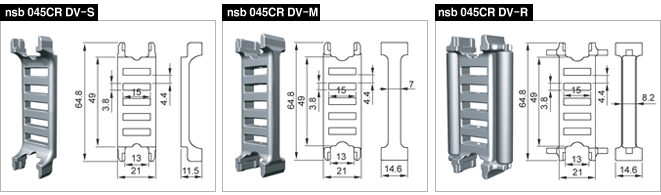

DIVIDER & Separators
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 각각 분리하여 케이블 상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야 한다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블간의 마칠로 인한 피복손상을 방지할 수 있다.
SEPARATORS(SP)
세퍼레이터의 사용길이는 최소20mm부터 최대300mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다.
크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.

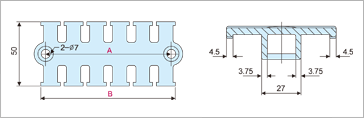

Tie Wrap
Tie wrap은 New Sabin chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역할을 합니다.
New Sabin chain의 Tie wrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용되어집니다.
050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
