체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.
Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
nsb028CR.035
55
38
35
26
50
70
90
120
150
nsb028CR.050
70
50
nsb028CR.055
75
55
nsb028CR.075
95
75
nsb028CR.100
120
100
nsb028CR.125
145
125
nsb028CR.150
170
150
nsb028CR.175
195
175
nsb028CR.200
220
200

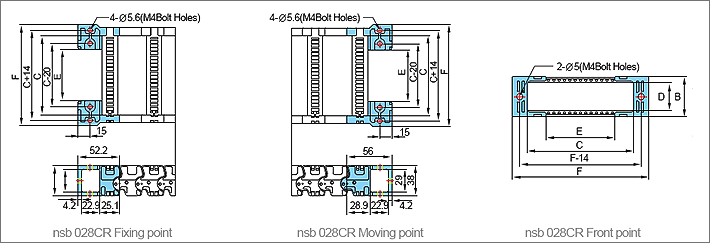

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
nsb028CR.035
63
38
35
26
0
M5 Holes
nsb028CR.050
78
50
15
nsb028CR.055
83
55
20
nsb028CR.075
103
75
40
nsb028CR.100
128
100
65
nsb028CR.125
153
125
90
nsb028CR.150
178
150
115
nsb028CR.175
203
175
140
nsb028CR.200
228
200
165

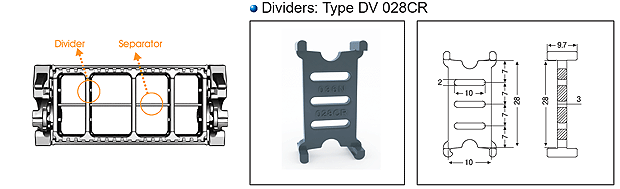

DIVIDER & Separators
디바이더(세로 분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 각각 분리하여 케이블 상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야 합니다. 또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블간의 마찰로 인한 피복손상을 방지할 수 있습니다.
SP
035
SP
050
SP
075
SP
100
SP
110
SP
125
SP
150
SP
175
SP
200
SP
250
SP
300
SP
350
SP
400
nsb028CR
●
●
●
●
○
●
nsb035CR
○
○
○
○
○
○
○
○

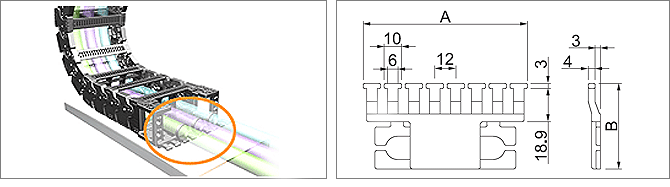

Tie Wrap
Tie wrap은 케이블체인의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선 되는 경우를 방지할 수 있습니다.
New nsb Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양 (nsb045, nsb060, nsb075)과 브라켓에 결합해서 사용할수 있는 사양 (nsb020, nsb022, nsb028)으로 구분되어 사용할 수 있습니다.
035
055
075
100
125
A
46.0
70.0
94.0
118
142
B
35.4
48.9
48.9
48.9
48.9
경기도 안양시 동안구 엘에스로 76 디오밸리 123호 / TEL: 031-479-1500 / FAX: 031-479-6935 / 사업자번호: 138-81-72093 / 대표이사: 이태경
[대구지사] 대구광역시 중구 북성로2가 47-2 / TEL: 053-255-6922 / FAX: 053-257-6922
제품소개
nsb028CR
Chain material

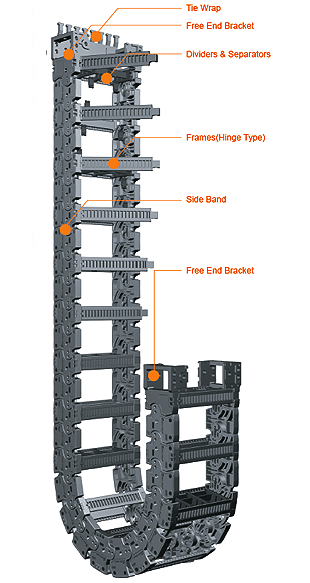

Lay out of the CPS cable chain
